הדבקת דיפוזיה של נקבוביות,-גמישות בלחץ דיפרנציאלי גבוה ומכניקת חידוש שטיפה לאחור

מערכות סינון עלים בלחץ תעשייתי הפועלות בסביבות קיצוניות-כגון סינון פולימר בטמפרטורה-גבוהה, בירור כימי קאוסטי, שחזור זרזים מבית זיקוק ופעולות של שטיפה הידראולית בלחץ גבוה-מאתגרות לעתים קרובות את הגבולות המבניים של חבילות רשת תיל ארוגות מסורתיות. תחת פעימות נוזלים חמורות, עליות לחץ בזרימה הפוכה, או בלאי שוחק גבוה, רשת תיל קונבנציונלית עלולה לסבול מהסטת חוט, דה למינציה של שכבות והגדלת נקבוביות.

כדי להשיג-קביעות תפעולית לטווח ארוך, מתקני העיבוד עוברים יותר ויותר אלעלי מסנן רשת מרוסקים. על ידי שימוש בהדבקת דיפוזיית ואקום בטמפרטורה גבוהה כדי למזג שכבות רשת תיל מרובות למטריצה ​​מתכתית אחידה, עלים אלה מציעים יציבות נקבוביות ללא תחרות, קשיחות מבנית ועמידות לשטיפה לאחור.

מאמר טכני זה מספק הערכה הנדסית של עלי מסנן רשת מחוטאים, ניתוח הפיזיקה של קשרי דיפוזיה, נוזלי למינציה רב-שכבתיים, מכניקת שטיפה לאחור ופרוטוקולי התחדשות כימיים.

כדי לסקור את המטלורגיה הבסיסית, סגנונות האריגה וארכיטקטורת עלי הסינון הכללית על פני הקו השלם שלנו, בקר הראשי שלנו[עלה מסנן נירוסטה].

ההבחנה המכנית העיקרית של רשת סינטרה נעוצה בהיתוך- ברמה מולקולרית של נקודות מגע של חוט ארוגים.

תהליך סינת ואקום

חבילות רשת מרובות- מסורתיות מסתמכות על הידוק מסגרת חיצונית כדי להחזיק מסכי חוטים נפרדים יחד. תחת לחץ דיפרנציאלי, חוטים בודדים מחליקים אחד על השני, ומשנים את גודל הנקבוביות הבין-תאי.

● הדבקת דיפוזיה אטומית:מסכי חוטי נירוסטה ארוגים מוערמים בכיוונים מדויקים וממוקמים בתנורי סינטר-בוואקום גבוה. תחת טמפרטורות המתקרבות לנקודת ההתכה של הסגסוגת ודחיסה מכנית מבוקרת, אטומי מתכת מתפזרים על פני נקודות מגע תיל, ויוצרים מפרקים מוצקים קבועים.

● נעילת גיאומטריית נקבוביות-ב:מכיוון שכל צומת חוטים מתמזגים, פתחי הנקבוביות נשארים נעולים לצמיתות. עליות לחץ דיפרנציאליות של עד 10 בר אינם יכולים למתוח או להגדיל את ערוצי דירוג המיקרון.

● ביטול חיכוך תיל:מניעת תנועה יחסית בין שכבות הרשת מבטלת שחיקה פנימית של חוטים וקורוזיה מטרידה, ומאריכה באופן דרמטי את חיי העייפות תחת עומסי לחץ מחזוריים.

אופטימיזציה של עלה מסנן רשת מחוטאת דורשת איזון של סינון משטח עדין עם חדירות הידראולית פנימית גבוהה.

הנדסת מחסנית השכבות המרוכזות

למינציה טיפוסית של 5 שכבות או 7 שכבות עלים סינטרים משלבת שכבות רשת תיל פונקציונליות לתוך יריעה מונוליטית אחת:

שכבת הגנה חיצונית:רשת מרובעת או הולנדית עדינה מגינה על שכבת הסינון הראשית מפני פגיעה מכנית במהלך פריקת העוגה.

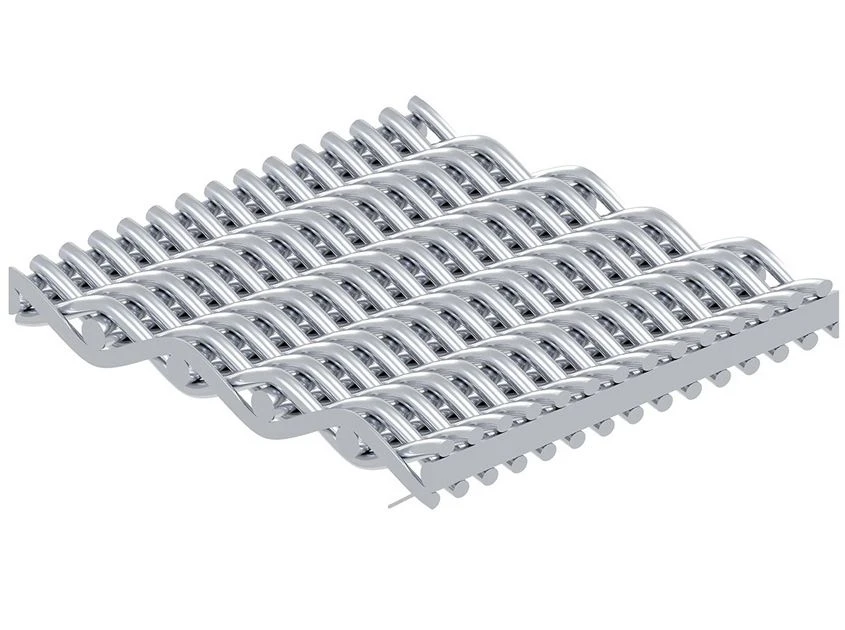

שכבת בקרת דיוק:בד אריגה הולנדי-בדיוק גבוה (1µm עד 50µm) קובע את סף החזקת החלקיקים המדויק.

שכבות פיזור ותמיכה:רשתות מרובעות עדינות-עד-בינוניות מפזרות את זרימת הנוזל באופן שווה על פני הפאנל תוך מניעת ריכוז לחץ מקומי.

ליבת ניקוז מרכזית כבדה:רשת ארוגה כבדה יוצרת תעלות פנימיות רחבות המעבירות סינון נקי אל שקע הפריקה עם התנגדות הידראולית מינימלית.

הערכת מאפייני הביצועים של למינציה של חוטים מחוטים מול מכלולי רשת ארוגים רופפים מסורתיים מדגישה יתרונות הנדסיים מרכזיים:

במחזורי סינון רציפים או חצי-אוטומטיים, משתמשים בשטיפת נוזלים או גז לאחור כדי להפוך את זרימת הנוזלים דרך העלה, תוך הוצאת עוגות פני השטח שהצטברו או חלקיקי מיטה עמוקים.

מכניקה של דחף לחץ הפוך

● עמידות בפני דלמינציה הידראולית:בעלים קונבנציונליים, לחץ הפוך גבוה מאלץ את הרשת החיצונית הרחק מליבת הניקוז, וגורם ל"שקיות" ובסופו של דבר כשל בריתוך. לרבדים מרוסקים פועלים כפלטה קשיחה אחת, ומתנגדת לכוחות הפוכים ללא עיוות.

● חלוקת לחץ אחידה לשטיפה חזרה:מכיוון שכל השכבות התמזגו, לחץ הנוזל ההפוך מתפזר באופן שווה על פני כל שטח הפנים, מבטל תעלות מקומיות עם התנגדות-נמוכה ומבטיח הוצאת עוגה מלאה-.

עלי מסנן רשת מרובעת מצטיינים בסביבות הפעלה אגרסיביות שבהן העמידות המכאנית ויכולת הניקוי הם בעלי חשיבות עליונה.

התחדשות- באתר וניקוי אולטראסוני

בעת עיבוד שרפים דביקים, פולימרים או תמיסות עדינות -מיקרוניות, פרוטוקולי ניקוי כימיים או קוליים משחזרים שטף הידראולי מלא:

● עמידות כימית אגרסיבית:מכיוון שעלים סנטרים אינם מכילים אטמים רכים, דבקים או קלסרים סינתטיים מקופסים באזור הפעיל, הם יכולים לעמוד בטבילה באמבטיות ניקוי חומצה חמה מרוכזת (HNO3, HCl) או אלקליין (NaOH).

● ניקוי אמבט אולטראסוני:קוויטציה קולית בצפיפות- גבוהה עוברת דרך המטריצה ​​המוצקה המוטבעת מבלי להתרופף מפרקי תיל, ולמעשה מוציאה ממוצקים תת--מיקרוניים לכודים מתעלות פנימיות מפותלות.

עלי מסנן רשת מחוטאים מייצגים את הסטנדרט הגבוה ביותר של עמידות מבנית ודיוק סינון בטכנולוגיית הפרדת עלים בלחץ. על ידי היתוך שכבות רשת תיל לפאנל מלוכד בדיפוזיה- מונוליטי, אלמנטים אלה עמידים בפני לחץ דיפרנציאלי קיצוני, מאפשרים ניקוי שטיפה בלחץ גבוה- ומספקים מחזורי חיים ארוכים.

כדי לחקור את מכניקת עלי כלי השיט האופקיים ועיצובי צימוד פיר מרכזי, קרא את המאמר הטכני שלנו בנושא[אלמנטים מסנן עלים אופקיים: מכניקת צימוד פיר מרכזי, קשיחות פיתול ודינמיקה של פינוי עוגה], או צור קשר עם מומחי ההנדסה שלנו לקבלת תמיכה בעיצוב עלים סינטרים בהתאמה אישית.
